Сигнализация Sheriff 5BTX925LCD (ZX-925) с обратной связью

Брелки автосигнализаций, продажа, доставка по России. Alligator, Pantera, Starline, APS, KGB, Jaguar – Автопульт.рф

Sheriff ZX-925

В наличии и под заказ комплектующие для автосигнализации Sheriff ZX- 925, основные и дополнительные брелоки, запчасти для экспресс- ремонта брелков, жк- дисплей, корпус брелка, защитное стекло, микрокнопки и др. электронные компоненты, а так же: датчики, центральный блок, антенный модуль связи и его кабель, электропроводка автосигнализации, сирена, электрозамки дверей 2- ух, 5- ти проводные и т.д).
Производим гарантийный и послегарантийный ремонт, брелков, блоков автосигнализации (замена дисплея, корпуса, кнопок и мн. др.)
Инструкция по настройке брелока находится в конце этой страницы.

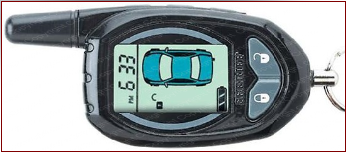

Брелок Sheriff ZX- 925
Мно гофункциональный 5 – ти кнопочный брелок с жк- дисплеем и 2- х сторонней связью .

Радиоканал : 43 3,92 МГц

Динамический код управления Keeloq TM

Функция звукового или вибрационного оповещения

Питание осуществляется от 1- ой батарейки типа ААА

Дополнительный б релок Sheriff ZX- 925
4- х кнопочный односторонний программированный пульт для автосигнализации

Брелок управления без обратной связи со стандартным радиусом действия (10- 15 метров).
Большинство функций и режимов работы сигнализации могут быть активированы с этого брелока.

Радиоканал: 43 3 ,92 МГц

Тип батарейки: CR – 2032

Запчасти для экспресс- ремонта брелка и автосигнализации (дисплей, корпус брелока, центральный блок и т.д.)

Вы можете купить запчасти для основного брелка:

Крышка батареечного отсека

Резиновая накладка на микрокнопки

С этим товаром покупают:

Центральный блок автосигнализации

Антенный модуль связи

К нопк а аварийного отключения ” Valet ”

Индикатор включения (светодиод)

Гарантия на запчасти 2 месяца.

Цены на брелоки и комплектующие к автосигнализации (возможна доставка почтой с оплатой при получении или самовывоз).

Брелок Sheriff ZX- 925

Брелок Sheriff ZX- 925 ( дополнительный )

Корпус основного б релок а

Крышка батареечного отсека

Антенный модуль связи Sheriff ZX- 925 (который установлен на лобовое стекло автомобиля)

Центральный блок автосигнализации

Ремонт брел ока Sheriff ZX- 925

Специалисты нашего установочного цента готовы отремонтировать и настроить Вашу автосигнализацию, в т.ч. произвести программирование брелков, дополнительных функций, выполнить замену жк- дисплея, корпуса, кнопок, защитного стекла и мн. др.
Так же возможна диагностика и комплексный ремонт всей автосигнализации на автомобиле клиента (замена сирены, регулировка датчика удара, настройка автозапуска двигателя, ремонт/замена концевых выключателей дверей, капота и мн.др). Дополнительная установка сервисных и противоугонных устройств.

Ремонт брелоков производится на профессиональном оборудовании с использованием оригинальных комплектующих.
Срок ремонта от 5 минут, до нескольких дней в зависимости от сложности и наличия запчастей.
На произведённый ремонт пультов, брелков, пейджеров и блоков автосигнализации предоставляется гарантия 2 месяца.

Краткая и нструкция по обучению и программированию передатчика ( брелка ) .

Помните, что каждая операция должна быть выполнена в течение 5 сек после предыдущей операции. Если 5 – секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналами сирены.
Если в процессе программирования было выключено зажигание, система немедленно выйдет из режима программирования, подтвердив это одним коротким и одним длинным сигналами сирены.
Если в систему предполагается запись кода противоразбойного транспондера, его питание должно быть выключено до начала процедуры программирования передатчиков!

• Снимите систему с охраны, сядьте в автомобиль и включите зажигание.
• Нажмите кнопочный выключатель Valet 3 раза. Вы услышите один сигнал сирены, подтверждающий, что система готова к программированию новых передатчиков.
• Нажмите и удерживайте кнопку 1 первого передатчика, до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование первого передатчика закончено (каналы передатчика будут запрограммированы автоматически). При этом СИД начнет редко мигать.
• Нажмите и удерживайте кнопку 1 второго передатчика, до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование второго передатчика закончено. При этом СИД начнет редко мигать.
• Повторите операцию 3 для остальных передатчиков.
• Включите питание транспондера. Система должна подтвердить успешную запись кода сигналом сирены. Затем выключите питание транспондера.
• Для выхода из режима программирования передатчиков:
а) выключите зажигание или
б) подождите 8 сек не производя никаких действий.
Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из режима программирования передатчиков, а СИД системы погаснет.
• Включите питание транспондера для нормальной работы системы при запущенном двигателе.

Полную версию по программированию передатчика, читайте в инструкции по эксплуатации данной автосигнализации.

Почтовая доставка по территории РФ

Обращаем Ваше внимание на то, что прежде чем получить заказ в пункте самовывоза, товар нужно зарезервировать по телефону или E- mail.
Оплата заказов в пункте самовывоза производится наличными!

Наш адрес: Москва, ул. Александра Солженицына, дом 44
Часы работы: пн. – пятн. с 9:30 до 18:00, сб. с 10:00 до 14:00, вс. – выходной.
( метро Марксистская – Таганская или Римская – Площадь Ильича )

Почтовая доставка по территории РФ

Для оформления заказа, сообщите нам на E- mail: [email protected]
– Ф.И.О.(полностью), индекс, полный почтовый адрес, контактный телефон, модель и наименование товара .

Почтовая доставка заказов по территории РФ осуществляется через ФГУП «Почта России».
Сроки доставки зависят от местонахождения получателя и могут составлять от 5 до 20 дней. Это приблизительные сроки доставки. Реальные сроки зависят от скорости работы почты.
С тоимость почтовой доставки заказа составляет от 3 2 0 – до 490 руб.

Читать еще: Как защититься от кражи имущества из салона автомобиля

Мы отправим Ваш заказ в течение 1- 5ти рабочих дней после подтверждения .

Как только Ваш заказ дойдет до места своего назначения, почта известит вас о получении бандероли (посылки) в Ваш адрес.
Оплата заказа происходит на почте при получении товара.

Брелок sheriff 5btx925lcd инструкция

Коммуникатор Sheriff 5BTX925LCD является составной частью охранного комплекса ZX-925. На корпусе пульта расположены 5 функциональных клавиш, жидкокристаллический экран позволяет визуально контролировать работу сигнализации. Устройство управления используется при программировании рабочих функций, а также обеспечивает дистанционный запуск двигателя.

Технические характеристики

Технические параметры системы Шериф ZX-925:

напряжение питания — от 9 до 15 В;
ток в цепи питания при дежурном режиме — не выше 20 мА;
допустимый коммутируемый ток — до 2 А;
радиус действия коммуникатора — до 700 м;
дистанция передачи сигналов вспомогательным пультом — не более 20 м;
дальность приема сигналов от автомобиля — до 1600 м;
частотный диапазон — 433,92 МГц;
тип кода — динамический Super KeeLoq Pro II.

Комплектация

В набор охранного комплекса входят узлы:

головной блок;
5-кнопочный коммуникатор;
дополнительный 4-клавишный пульт управления;
малогабаритная сирена;
2-зонный сенсор удара;
антенный блок с приемником и передатчиком сигналов;
переключатель Valet;
соединительные кабели;
техническая документация.

Функции

Функционал сигнализации ZX-925:

раздельные кнопки для включения и отключения охраны;
охрана при работающем моторе;
дистанционное включение и отключение сирены;
ручное включение или отключение охраны кнопкой программирования;
бесшумный режим охраны;
дистанционное управление датчиком удара;
обход неисправной зоны;
отображение статуса охранного комплекса на дисплее коммуникатора;
встроенная память срабатываний;
возможность управления замком крышки багажника;
дистанционный пуск силовой установки.

Есть ли автозапуск

Функция автозапуска конструкцией сигнализации не предусмотрена. Допускается реализовать дистанционный запуск через дополнительное оборудование, которое подключается к выходу канала CH2. Также требуется предусмотреть устройство для обхода штатного иммобилайзера, установленного в замке зажигания.

Преимущества и недостатки

предусмотрена обратная связь;
низкая стоимость.

Недостатки сигнализации, отмеченные в отзывах владельцев:

отсутствие оригинальных запасных частей из-за прекращения выпуска;
быстрый разряд батарейки в коммуникаторе;
используемый алгоритм защиты вскрывается сканерами;
потеря связи с автомобилем;
маленький радиус действия пультов.

Установка и подключение

Приложенная к сигналке инструкция по установке содержит рекомендации по расположению компонентов:

Прикрепить основной блок к металлическому силовому каркасу панели приборов винтами или пластиковыми хомутами.
Закрепить кронштейн сирены в двигательном отсеке, рупор направляется вниз. Вывести соединительный провод через штатные отверстия в переборке.
Установить дополнительные переключатели, фиксирующие попытку отпирания капота или крышки багажника. Для снижения числа ложных срабатываний требуется отрегулировать длину хода контактов. Устройства крепятся в отверстии диаметром 6 мм, которое выполняется внутри контура, образованного резиновым уплотнителем крышки.
Контрольный диод располагается в салоне, устройство должно быть видно через стекло машины.
Кнопочный регулятор Valet, используемый для программирования автосигнализации, размещается скрытно (под заглушками или крышками на панели приборов).
Штатный сенсор удара фиксируется на металлической поверхности в салоне автомобиля, затем регулируется чувствительность узла.
Подсоединить компоненты в соответствии со схемой, приведенной в инструкции по монтажу.
Запрограммировать рабочие параметры и провести тестирование работы охранного комплекса с обратной связью. Программирование производится при помощи кнопки Valet, после входа в меню водитель последовательно перебирает функции. Для установки требуемого параметра используются клавиши коммуникатора. При назначении параметра подаются гудки сиреной, число сигналов соответствует номеру клавиши.

Инструкция по эксплуатации

Для включения режима защиты автомобиля требуется выполнить короткое воздействие на кнопку со значком запертого замка. Для деблокирования автомобиля используется кнопка с изображением разомкнутого замка. При активации функции перепостановки включается 20-секундный таймер; если за указанный промежуток времени не происходит размыкания концевого переключателя дверей, то режим охраны включается заново.

В инструкции приведено описание дополнительного режима пассивного включения охраны.

После отпирания и запирания дверей включается таймер, через 30 секунд автомобиль будет взят под охрану (если водитель не включит силовой агрегат).

Одновременная активация функций пассивного включения и перепостановки невозможна. Воздействие на кнопки с символом запертого замка и текстом CH2 (одновременно на 2 секунды) включает режим поиска машины на стоянке. На автомобиле 5 раз мигают лампы внешней светотехники, звуковые сигналы не подаются.

Для активации режима «Паника» используются кнопки CH2 и СH3 (совместное нажатие на 2 секунды). На машине активируется сирена и включается внешняя световая сигнализация, через 30 секунд подача сигналов прекращается. Допускается досрочное выключение режима повторным воздействием на кнопки CH2 и СH3. Двойное короткое нажатие на клавиши CH2 и СH3 позволяет выключить сирену (при активном режиме охраны). При повторной постановке под охрану сирена активируется автоматически.

Для активации режима охраны с полным отключением датчиков производится нажатие на кнопку с символом запертого замка, а затем на клавишу с меткой CH3. После подачи сигнала зуммером выполняется повторное нажатие на CH3. При срабатывании предупредительной или основной зоны сенсора удара не подаются сигналы сиреной.

Возможные проблемы и их решение

Если оборудование не реагирует на брелок, то необходимо проверить состояние элемента питания. Причиной дефекта может стать разрушение механизмов клавиш или выход из строя контроллера коммуникатора из-за попадания влаги. Для определения причин поломки требуется разобрать устройство, при необратимых повреждениях понадобится приобрести новый пульт.

Читать еще: Как правильно выбрать подержанный автомобиль

Для разборки коммуникатора требуется извлечь элемент питания, а затем выкрутить малогабаритный винт, скрытый в глубине ниши. Для разделения половин корпуса используется пластиковая пластинка, которая вставляется в средней части устройства. Затем требуется осторожно отстегнуть защелки, расположенные по периметру корпуса. Снятые элементы промываются спиртом, поврежденные узлы меняются самостоятельно или в условиях сервиса, ремонтирующего электронику.

При рассинхронизации приемников и передатчиков, расположенных в пульте и автомобиле, требуется повторно прописать код устройства. Для входа в режим настройки производится тройное нажатие на переключатель программирования (при включенном зажигании). После подачи звуковой и световой сигнализации выполняется нажатие на клавишу включения охраны, после внесения кода в память подается сигнал сиреной и включается контрольный диод на передающем блоке. Остальные пульты вносятся по аналогии, между шагами не должно пройти более 5 секунд.

Некорректная работа охранного комплекса наблюдается при повреждении коммутационных жгутов или компонентов системы. Проверка кабелей выполняется тестовым прибором, поврежденные участки подлежат замене. Определение причин неисправности электронных блоков выполняется в сервисном центре. Поскольку производство сигнализации прекращено, то при выходе из строя процессорного модуля или приемопередатчика придется установить новый охранный комплекс.

Сигнализация с двухсторонней связью досталась от предыдущего хозяина, естественно никакой документации нет, модель тоже не понятна. Два брелка- основной с дисплеем и второй с кнопками. После разрядки аккумулятора на машине, основной перестал реагировать. Причем если на втором ставишь на сигнализацию, основной реагирует с задержкой в секунд в 15 и тоже показывает, что закрыл, со снятием тоже самое. Покопавшись в инете определил по модели брелка SHERIFF 5BTX925LCD, что модель моей сигнализации SHERIFF ZX-925.
1. Руководство нашел и скачал с сайта для своей модели www.autoelectric.ru/alarm.html
Там есть и для других моделей, хороший сайт.
2. Для привязки брелков нужно было найти кнопку VALET, нашел запись в БЖ на драйве у человека с ником Gremal прочитал и воспользовался его инструкцией www.drive2.ru/b/1576936/ Спасибо ему за это огромное!)) Нашел кнопку и перешел непосредственно к привязке брелков.

Привязка брелков
1. Садимся в машину, включаем зажигание, три коротких нажатия на кнопку VALET, выключаем зажигание, опять включаем и нажимаем три раза на кнопку VALET.
(Причем не ждем пока машина перестанет пикать и проводить самодиагностику, нажимаем сразу иначе ничего не получится)
—-Возможен ещё такой вариант- включаем зажигание, три коротких нажатия на кнопку VALET, выжидаем 2-3 секунды и ещё раз один раз нажимаем кнопку VALET. Далее переходим к пункту 2.
2. Затем зажимаем кнопку закрытия сигнализации на основном брелке, ждем секунд 5 до подачи сигнализацией звукового сигнала, тоже самое делаем на втором брелке.
3. Потом зажимаем на основном брелке кнопку открытия сигнализации, также ждем секунд 5, машина подаст звуковой сигнал. Тоже самое делаем на втором брелке.
4. Выключаем зажигание, вынимаем ключ, пробуем. Должно все заработать.

Sheriff, Zx-925 sheriff (с

ZX-925 SHERIFF (с

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ШЕСТЬЮ

СЕРВИСНЫМИ КАНАЛАМИ С ПЕРЕПРОГРАММИРУЕМОЙ

ЛОГИКОЙ РАБОТЫ, ИНТЕРАКТИВНЫМ LCD-ПЕЙДЖЕРОМ,

СИСТЕМАМИ ПАССИВНОЙ И АКТИВНОЙ ЗАЩИТЫ
ОТ УГОНА И ЗАХВАТА АВТОМОБИЛЯ

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ

Система имеет шесть независимых (два из них — дистанционно управляемые) функционально
перепрограммируемых каналов. Это шесть физических проводных линий с программируемой

логикой работы, обеспечивающих гибкое изменение функций системы для управления

выключением турбированных двигателей (турботаймер), поиск авто на паркинге, дистанцион-
ное отключение сирены системы в “НОЧНОМ” режиме с каналом управления дополнитель-
ным пейджером или устройством мобильной связи, сервис охраны автомобиля с запущенным

двигателем без ключа зажигания, управление дополнительными устройствами по заданным

Интерактивный пейджер (пятикнопочный брелок двухсторонней связи) обеспечивает реаль-
ный прием сигналов подтвержения выполнения команды системой. В течение одного цикла
охраны система обеспечивает вывод информации о каждом сработавшем датчике
на LCD-дисплей брелока двусторонней связи.

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис-

тема имеет программируемую функцию ручного отключения. В некоторых случаях, например,

когда брелок-передатчик дистанционного управления системой потерян или не работает
(или, возможно, Ваш брелок-передатчик блокирован мощным радиоизлучением устройства

типа “глушилка”), Вам может потребоваться вручную поставить или вручную снять систему

с охраны. Прочитайте разделы “Ручная постановка системы на охрану” и “Ручное отключение

охранной системы”, в которых подробно описаны процедуры постановки и снятия системы
с охраны в такой ситуации. Кроме того, в данном руководстве приведена таблица, в одной из
секций которой указаны используемые функции системы, включая выбранный метод отклю-

чения системы, и дополнительное оборудование, установленное в автомобиле. Хотя по умол-
чанию не запрограммирована функция “Секретный код” (для отключения системы необходи-

мо ввести персональный код), для отключения системы может быть выбран и переключатель

Valet. Посмотрите, какой метод был запрограммирован для выключения вашей системы,

и ознакомьтесь с ним в соответствующем разделе данного руководства.

Если запрограммирована функция F13 “Секретный код”, то запись кодов новых брелоков,

Читать еще: Альтернативное автомобильное топливо — плюсы и минусы

изменение секретного кода, изменение статуса запрограммированных функции с F12 по F28,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах

Anti-Hi-Jack возможны только после ввода секретного кода! Изменение параметров функций

с F1 по F11 не требует ввода секретного кода и доступно всегда.

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

Сигнализация Sheriff 5BTX925LCD (ZX-925) с обратной связью

Зарегистрирован: 20.09.2009
Сообщения: 1
Откуда: РФ

Статус: Вне форума

20.09.2009 20:02 Перестал работать брелок Sheriff 5BTX925LCD

[цитировать]

Заменил в пейджере Sheriff 5btx925lcd севшую батарейку, после чего видимо перестал работать передатчик. Приемник работает,так как сигналы от машины пейджер принимает. Помогите схемкой пейджера, ну или дельным советом. Спасибо.

Вернуться к началу [профиль] [л.с.]

Pooh
Студент

Зарегистрирован: 18.09.2009
Сообщения: 16

Статус: Вне форума

21.09.2009 08:26	[цитировать]
Обычно помогает перепрограммирование брелоков

Вернуться к началу [профиль] [л.с.]

VladimirRodionov
Свой человек

Зарегистрирован: 11.08.2009
Сообщения: 28

Статус: Вне форума

21.09.2009 08:28	[цитировать]
Запрограмируй брелок поновуму.

Вернуться к началу [профиль] [л.с.]

Кича
Новобранец

Зарегистрирован: 08.10.2011
Сообщения: 1

Статус: Вне форума

08.10.2011 12:54	[цитировать]
а как перепрограмировать брелки? у меня такаяже проблема

Вернуться к началу [профиль] [л.с.]

леша-43
Эксперт

Зарегистрирован: 16.01.2010
Сообщения: 681
Откуда: Киров

Статус: Вне форума

08.10.2011 21:43	[цитировать]
Включите зажигание,нажмите кнопку валет 3 раза,нажмите и удерживайте 1 кнопку брелка.

Вернуться к началу [профиль] [л.с.]

sheryuv
Новобранец

Зарегистрирован: 10.10.2011
Сообщения: 1
Откуда: Челябинск

Статус: Вне форума

10.10.2011 19:37

[цитировать]

леша-43 писал(а):

Включите зажигание,нажмите кнопку валет 3 раза,нажмите и удерживайте 1 кнопку брелка.

У меня такая же беда, совсем без сигналки езжу, батарейку высасывает за сутки (любую). Скажите, что за кнопка “валет”? У меня их всего 2, большая и маленькая, ни совсем понятна формулеровка

леша-43 писал(а):

нажмите кнопку валет 3 раза,нажмите и удерживайте 1 кнопку брелка.

Вернуться к началу [профиль] [л.с.]

Shuller
Эксперт

Зарегистрирован: 08.08.2007
Сообщения: 285
Откуда: Минск

Статус: Вне форума

10.10.2011 22:49

[цитировать]

Столкнулся сегодня с интересной проблемкой.
Всё как и описано выше – брелок видит но не управляет.
Вхожу в программирование брелков, а они не хотят прописываться, ни основной ни запасной (рабочий). Пол дня сегодня убил ,кода нет , питание сбрасывал , в таблицу входит без проблем с 1-й по 27-ю функцию перепроверил всё. Идеи закончились.

Вернуться к началу [профиль] [л.с.]

Юрий Фомин
Эксперт

Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл

Статус: Вне форума

11.10.2011 19:52

[цитировать]

Shuller писал(а):

Сначала, при таком раскладе я залазю в модуль и меняю кварц (цилиндрик 47МГц) А что дальше, будет видно дальше, извиняюсь за каламбур. И фото, не помню, вроде оно:

ZX-925 rf.JPG
Описание:
Размер файла:	80.1 KB
Просмотрено:	9622 раз(а)

Вернуться к началу

[профиль] [л.с.]

Юрий Фомин
Эксперт

Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл

Статус: Вне форума

13.10.2011 08:47	[цитировать]
. ну может ещё и 5в отсутствовать(красный провод), это как из жидковозможных вариантов.

Вернуться к началу

[профиль] [л.с.]

T_ormoz
Новобранец

Зарегистрирован: 15.02.2012
Сообщения: 4
Откуда: Zelenograd

Статус: Вне форума

15.02.2012 17:31 https://forum.autoset.ru/viewtopic.php?t=9824&start=0&amp

[цитировать]

Программируя брелки по инструкции, стр.23: SHERIFF ZX-725 там сказано:
• Снимите систему с охраны, сядьте в автомобиль и включите зажигание.
• Нажмите кнопочный выключатель Valet 3 раза. Вы услышите один сигнал сирены, под
тверждающий, что система готова к программированию новых передатчиков.
У меня нет сигнала сирены! Правильно я понимаю, что кнопка Valet – это потайная кнопка отключения сигналки, которую мне спрятали под “торпеду” при установке.
Отломился карабин основного брелка, а запасной почему-то не воздействует на сигналку (сменил 2 батарейки) хотя светодиод при нажатии на кнопки мигает.
Подскажите в чем причина .

Вернуться к началу

[профиль] [л.с.]

Юрий Фомин
Эксперт

Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл

Статус: Вне форума

18.02.2012 01:14	[цитировать]
T_ormoz , упорно пробуйте несколько раз, разделяю Ваше недоумение.

Вернуться к началу

[профиль] [л.с.]

T_ormoz
Новобранец

Зарегистрирован: 15.02.2012
Сообщения: 4
Откуда: Zelenograd

Статус: Вне форума

19.02.2012 21:40

[цитировать]

СПАСИБО .

Все получилось,
не сообразил, что включить зажигание и завести двигатель не одно и то-же. Ну и брелки быстрее нажимать, а то прерывается режим программирования.
Еще раз БЛАГОДАРЮ .

Вернуться к началу

[профиль] [л.с.]

	Часовой пояс: GMT + 4
Страница 1 из 1

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете вкладывать файлы
Вы можете скачивать файлы
