Установка и подключение магнитолы на Рено Логан 2

Как установить магнитолу в Renault Logan �� Установка магнитолы в рено логан �� Марки автомобилей

Разбираем беленькие заводские разъемы и к ним прикручиваем соответствующие провода с клеммами из комплекта. Соединение изолируем.

Как установить магнитолу в Renault Logan

Откручиваем два верхних самореза в пластиковой нише под динамик. Подключение Поскольку штатный разъем на жгуте имеет форму, рассчитанную на оригинальное изделие Renault, то подключение магнитолы выполняется через специальный адаптер, оснащенный двумя штекерами стандарта ISO. Также необходимо приобрести переходник для антенны.

Для подсоединения динамиков требуется установить на кабели разъемы, которые подключаются к штатным жгутам, находящимся в дверях автомобиля. Неисправности и их решение Появление периодических хрипов при работе указывает на окисление или разрушение контактов на динамиках или магнитоле, которые требуется заменить.

Владельцы машин Логан часто сталкиваются с ситуацией, когда одновременно не работают магнитола и прикуриватель. Причиной является вышедший из строя общий предохранитель, рассчитанный на ток 10 А. Плавкая вставка размещена в монтажном блоке, установленном внутри панели приборов. Еще одной причиной одновременного отказа головного устройства и вентилятора системы микроклимата является разрушение 2 колодок под предохранители, идущих от замка зажигания.

При этом оборудование может работать несколько минут, потом выключаться, установка автомагнитолы на рено логан своими руками затем вновь активизироваться.

Автомагнитола оснащена гнездом под антенный кабель с азиатским разъемом, а кабель на нашем авто — с европейским разъемом.

Поэтому нам понадобится переходник стоимостью 42 рубля, который изображен на фотографии ниже. Продавец при покупке переходника уточнял, какого года Рено Логан, установка автомагнитолы на рено логан своими руками естьвидимо, переходники отличаются в зависимости от года выпуска авто Вот так выглядит установленный переходник.

Вид сзади на автомагнитолу.

Снимаем с автомагнитолы установочную коробку, поддев отверткой зажимы по бокам автомагнитолы. И устанавливаем коробку в посадочное место на панели приборов.

Во время стоянки аудиосистема Рено Логан потребляет низкий ток и в результате аккумулятор довольно быстро может разрядиться. При длительной остановке существует высокая вероятность, что двигатель не запустится. Если аккумулятор старый, то случится это может и после ночной стоянки. При громком прослушивании музыки появляется достаточно сильное искажение самого звукового сигнала. При высокой громкости штатная магнитола и вовсе может выключаться.

Установка и подключение магнитолы на Рено Логан 2

А при этом происходит потеря всех настроек. Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно. Все силовые предохранители установлены в салоне машины. Примечательно то, что в зависимости от года выпуска и серии магнитола может быть выпущена с разными прошивками.

Номер прошивки появится в правом верхнем углу экрана. Так, в случае устаревшей прошивки на экране магнитолы возможно некоррктеное отоброжение текстовой информации. Тюнинг и советы по обслуживанию.

Тюнинг авто Ремонт авто. Электросхема подключения магнитолы Рено Дастер. Электросхема подключения магнитолы н Рено Дастер.

Здесь можно оставить свои установка автомагнитолы на рено логан своими руками к теме статьи. Обсудить волнующую вас проблему, поделиться информацией.

Руководство по ремонту Рено Дастер. Управление в пьяном виде ТС. Правильное подключение магнитолы Как снять магнитолу на Renault Logan 2 Процесс снятия штатной магнитолы на Рено Логан 2 и Сандеро 2 Чтобы снять магнитолы на новом Renault Logan необходимо снять декоративную пластиковую окантовку. Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её.

Фото снятой установка автомагнитолы на рено логан своими руками будет ниже, обратите внимание на расположение пластиковых фиксаторов.

Читать еще:  ГАЗ Валдай грузовой

Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2 Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана. Снимается с фиксаторов достаточно трудно, придется помогать съемниками или отверткой обёрнутой тканью.

Как произвести подключение магнитолы Рено Логан своими руками

Фото со снятой панелью. В процессе снятия необходимо отсоединить разъем идущий к кнопкам Установка автомагнитолы на рено логан своими руками и аварийки. Саму магнитолу откручиваем ключами ТОРКС звездочка И фото самой панели, для понимания в каких местах находятся крепления и фиксаторы. Разъемы штатной магнитолы Renault Logan 2 Вот так выглядят разъемы в колодке Распиновка разъемов для подключения задних динамиков в случае их отсутствия в базовой комплектации. Для справки: Обратная часть магнитолы, подчеркнутые 4 символа 1 буква и 3 цифры — это пре-код вашей магнитолы, по которому можно узнать код от неё.

Генератор кода находится здесь Фото и материал: Кнопки ниже: Таким образом, для первых двух комплектаций Рено Логан аудиоподготовка при установке дополнительных громкоговорителей в заднюю полку багажника состоит в проводке дополнительных проводов.

Для аудиоподготовки комплектации Autenique потребуется дополнительный переходник от окончания проводов под передней панелью до динамических головок в дверях. Общими требованиями аудиоподготовки Рено Логан будут являться следующие: Динамические головки магнитолы желательно подключать специальными проводами сечением не менее 0,75 мм2. При этом следует помнить, что большее сечение провода имеет меньшее электрическое сопротивление.

Обязательно соблюдение полярности подключения магнитолы. Параллельно с монтажом желательно провести виброизоляцию деталей кузова, прилегающих к месту установки громкоговорителей. Монтаж аудиосистемы Магнитола Рено Логан устанавливается в следующем порядке: Вынимается заглушка установка автомагнитолы на рено логан своими руками — с обратной стороны заглушки закреплен ISO-разъем для присоединения питания, а также антенны.

К магнитоле подключается ISO-разъем и антенны. Для перехода с европейского на азиатский используется специальный переходник.

Установка 2 DIN магнитолы в Renault Logan

  • Файлы
  • Двигатель

Штатный размер для установки магнитолы в Renault Logan первой и второй фазы, а также нового поколения имеет стандартные параметры – 1 DIN (178 х 50 х 180 мм)

В данной статье описан процесс установки двухдиновой магнитолы на примере Renault Logan второй фазы (после 2009 г.в.) на базе штатной рамки 1DIN

На первой фазе Renault Logan (после 2009 г.в.) установка аналогична, но если на второй фазе штатную рамку можно переделать, то на первой фазе понадобится переходная рамка, см. фото:

Стоимость переходных рамок на Renault Logan в среднем 2 500 рублей.

В данной статье описан процесс переделывания рамки 1din в 2din

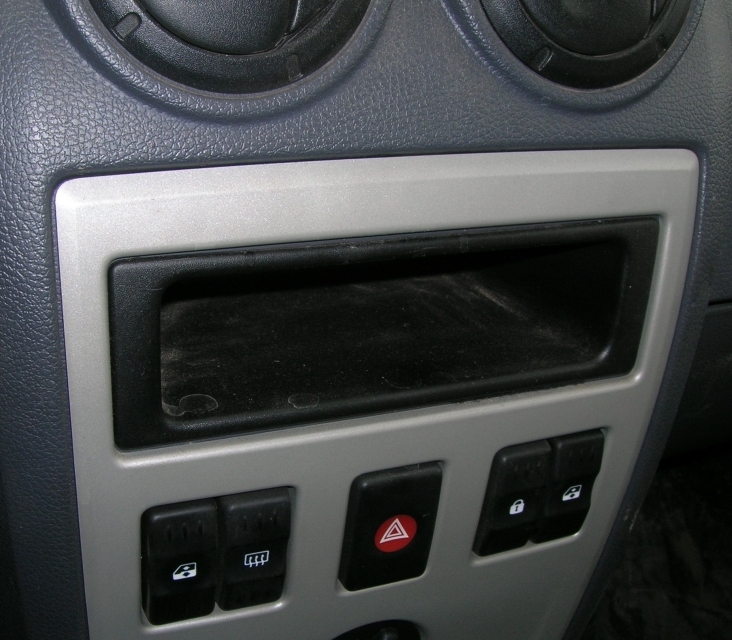

Для начала работ необходимо снять штатную магнитолу и пластиковую панель (рамку)

Снимаем панель на защелках, вынимаем кнопки

Обклеиваем хорошим бумажным скотчем планируемое место выреза, отмеряем нужный размер.

Физический размер стандарта 2 DIN – 178 х 100 х 180 мм.

В нашем случае получается впритык к воздуховодам и нижним кнопкам.

Далее примеряем рамку, примеряем магнитолу в рамке и вырезаем всё лишнее в посадочном отсеке

Понадобится вырезать всё, что отмечено пунктиром на фото

Данная деталь будет не нужна

В результате нехитрых хирургических операций получаем отсек для установки двухдиновой магнитолы в Рено Логан

Приступаем к установке двухдиновой магнитолы JVC AVX 736

Подключаем стандартный ISO штекер, который есть в комплекте магнитолы.

Резать провода не нужно.

Фиолетовый провод подключается к “плюсу” лампы заднего хода. Это необходимо для работы камеры заднего вида (при её установке)

Зеленый провод подключается к идущему на индикатор включенного ручного тормоза (ручника). Эта мера является страховкой от просмотра видео во время движения автомобиля. В целях безопасности крайне рекомендуется это выполнить.

Читать еще:  Радар-детектор iBox 800 Pro с GPS модулем

При желании подключить можно к корпусу (“на массу”), тогда видео будет работать во время движения.

Закрепляем магнитолу с помощью саморезов

Так выглядит установленная магнитола с рамкой из комплекта, но без штатной пластиковой панели.

Панель придется доработать. Или установить готовую переходную рамку на 2 DIN.

Итоговый вариант переделанной рамки для установки двухдиновой магнитолы на Logan.

В данном случае её ошкурили для последующей аквапечати.

USB-провод выводим в любое удобное место. В данном случае бардачок.

Дополнительно можно установить USB-розетку.

Также смотрите в идеоотчет об установке 2DIN магнитолы в Renault Logan первой фазы (до 2009 г.в.)

Хотите улучшить статью — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Установка магнитолы Рено Логан

Не всем приходится по вкусу штатная магнитола, поэтому многие автовладельцы покупают новую, и требуется установка магнитолы. Основа набора средств по аудиоподготовке для модели Рено Логан 2014г. включает в себя:

  • антенный блок;
  • кабельные магистрали для его коммутации;
  • проводной жгут, посредством присоединения которого выполняется питание магнитолы.

Дополнительный перечень материалов зависит от комплектации авто Renault Logan:

  • в версии «Autenique» кабели, ведущие к разъемам передних динамиков, подсоединены, располагаются под панелью и выводятся к левой и правой сторонам дверных проемов, заканчиваясь коммутационными наконечниками;
  • в комплектации «Exspression» проводка громкоговорящих устройств подсоединена и проведена до мест их установки в полости карт передних дверей.
  • в версии «Privelege» кабели также подсоединены и выведены к местам последующего монтажа громкоговорящих головок на передних дверных панелях и в полке багажного отделения.

В итоге, для первой пары комплектаций установка магнитолы в полку кормы Renault Logan заключается в необходимости прокладки дополнительных кабелей. Причем независимо от того, установка магнитолы, какой фирмы происходит, это может быть как штатная магнитола, как и стороннего производителя.

Для данного мероприятия в версии «Autenique» вдобавок потребуется монтаж переходника, коммутирующего концы проводов, расположенных под панелью, с отводами громкоговорителей, находящимися в дверных картах.

В числе стандартных требований, когда требуется установка магнитолы в модели Рено Логан, присутствуют таковые моменты:

  • подключение динамических головок к аудиоустройству, зачастую это штатная магнитола, лучше выполнить посредством кабеля, имеющего сечение 0,75 мм2 и более (поскольку увеличение сечения жилы приводит к снижению электрического сопротивления);
  • при коммутации следует в обязательном порядке соблюсти полярность;
  • во время монтажа рекомендуется выполнить виброизоляцию кузовных панелей, располагающихся в непосредственной близости от места установки динамических головок.

Как установить аудиосистему?

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:

  1. Из проема вынимаем заглушку и обнаруживаем ISO-разъем. С его помощью подсоединяем кабели и антенну.
  2. В посадочное гнездо под головное устройство, то есть где будет стоять штатная магнитола, устанавливаем каркас и закрепляем его посредством подгибания соответствующих «усов».
  3. К магнитоле подключаем разъем типа «ISO» и антенный модуль. Если возникает необходимость «перейти» с евро-разъема на азиатскую версию, то применяем соответствующий переходник.
  4. Установка магнитолы в проем производится до ощущения эффекта защелкивания. Если в дальнейшем потребуется демонтировать аудиоустройство, то эту работу можно выполнить, только используя специальные ключи, которые присутствуют в комплекте с головным устройством.
  5. Переходник и антенну для Renault Logan можно купить в специализированной реализационной сети, где собственно и приобретается штатная магнитола.
Читать еще:  Skoda Superb 2015

Как установить громкоговорящие устройства в карты передних дверей?

Когда штатная магнитола установлена, требуется установить динамики. Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж динамиков, чей диаметр равняется пяти дюймам. Они находятся внизу справа (смотрим на панель из салона) над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Чтобы затянуть кабель внутрь двери, нужен следующий перечень:

  • соответствующий переходник;
  • двухжильный провод примерно метровой длины;
  • отрезок гофрированного патрубка, в длину достигающего 0,2 м.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета потребности для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Не забываем предварительно извлечь из обозначенных отверстий резиновые заглушки и проложить гофрированную изолирующую трубку.

После протяжки кабеля, его контакты следует обжать в соединении с таковыми на динамике или применить предназначенный для коммутации переходник. В последнем варианте (переходник) возникает необходимость в диагностическом осмотре.

Тонкости при монтаже громкоговорящих устройств в заднюю полку

Для установки громкоговорителей кормы потребуется дополнить присутствующий ISO-разъем недостающим комплектом клемм и выполнить прокладку кабеля к месту монтажа.

Если приходится адаптировать нештатные устройства, то пользуемся переходником. Для этого клеммы припаиваем к кабелям, применяемым для коммутации.

Имеющиеся в Рено Логан штатные вырезы в полке предназначаются только под установку пятидюймовых громкоговорителей. При монтаже нестандартных головок с повышенным диаметром пользуемся специальными промежуточными вставками или соответствующим подиумом.
Чтобы смонтировать динамики в модели 2014г. требуется произвести такие действия:

  1. С помощью фломастера отмечаем (действуем из багажного отдела) на тыльной стороне полки кормы контуры отверстий, предназначенных для последующего монтажа нестандартных для Рено Логан динамиков.
  2. Демонтируем полку. Для этой процедуры предварительно снимаем спинку заднего ряда сидений, которая закреплена внизу 2-мя болтами с головками под торцевой ключ типоразмером «13», а вверху – фиксаторами, чье размыкание происходит, если потянуть за спинку в направлении вверх. Теперь становятся доступными 2 фиксатора, удерживающие полку. Пара других разъемов расположена непосредственно у стекла кормы. Рассоединять их просто, если действовать из багажного отсека. Не забываем извлечь окантовки ремней, интегрированные в полку.
  3. Рекомендуется под полку поместить виброизолирующий материал, что повысит качество звучания головок.
  4. Вырезаем ранее размеченные проемы под нестандартные динамики и монтируем полку на место.
  5. Выполняем установку громкоговорителей и закрепляем их подходящими винтами.

Для подключения динамических головок потребуется около 10 м двужильного кабеля. Его прокладку лучше выполнять по какой-нибудь из сторон салона (рекомендуется по правой). Здесь у Рено Логан располагается центральный жгут коммутационных проводов.

Прокладку кабеля начинаем от ISO-разъема, проводим за передней панелью, опускаем до уровня порога, демонтировав перед этим накладку с кузовной стойки. Далее кабель протягиваем по жгуту (фиксируем к нему хомутами) до места заднего сидения. Ввод провода в багажное отделение осуществляем через штатное отверстие. Для этого потребуется демонтировать обшивку с задней стойки и извлечь катушку правого ременного устройства системы безопасности.

Вот и все, штатная магнитола установлена. Самостоятельно выполненное мероприятие по аудиоподготовке Рено Логан значительно выгоднее такового, произведенного в специальном сервисе. Но здесь следует выяснить момент, касающийся сохранения гарантии.
