Что такое WDR в автомобильном видеорегистраторе

Что такое WDR?

Число разнообразных функций, инноваций и технологий, которыми обладают современные средства для ведения видеонаблюдения, поражают воображение. В представленном многообразии разобраться достаточно сложно, причем, как простому обывателю, так и опытному монтажнику. Хотелось бы заострить внимание на одной из технологий, производители регулярно задействуют ее при изготовлении своей продукции в последнее время. Речь идет о расширенном динамическом диапазоне, который обозначается английской аббревиатурой WDR.

Как узнать о наличии WDR на вашем устройстве для видеонаблюдения? Нет ничего сложного – вероятность 90%, что в вашем видеоустройстве задействована такая технология, если там можно найти OSD-меню.

«Расширенный динамический диапазон» – о чем идет речь?

«Расширенный динамический диапазон», а в английском языке данное понятие звучит как Wide Dynamic Range или, сокращенно, WDR. Речь идет о соотношении двух выходных сигналов матрицы – наименьшего к наибольшему. Другими словами, WDR – отношение наиболее темного участка картинки (слабый сигнал) к наиболее яркому (мощный сигнал). У современных камер для видеонаблюдения такая технология встречается довольно часто в последнее время.

Большей части CCD-матрицам присущ коэффициент контрастности, составляющий 1:1000 – это, примерно, 60 дБ. А если рассматривать матрицы с WDR, то те же параметры составят уже от 1:1800 до 1:5600 или 65-75 дБ. Четкость детализации, которая фиксируется датчиком интенсивности светового потока, является тем более четкой и качественной, чем выше динамический диапазон. WDR с успехом применяется в системах наблюдения внутреннего типа (офисы) и наружнего.

Почему это важно?

Выверенная интенсивность светового потока – это очень важный параметр для любой видеокамеры или системы видеонаблюдения. Хорошая картинка получается, во многом, за счет этого, даже если в вашем распоряжении недорогая камера. Интенсивность света, точнее его недостаток, может испортить все впечатление и от записи, сделанной, достаточно дорогим оборудованием. Но не забывайте о том, что освещение должно быть направлено на то, что снимается, а не на видеоустройство.

Жаль, что, чаще всего, размещение видеокамер происходит в местах далеких от идеальных, в плане их освещенности:

  • очень яркий источник света, расположенный позади камеры (огни рекламного щита);
  • объекты, на которых наблюдается резкое и частое изменение освещенности (подъезд жилого дома);
  • объекты, где видеокамере приходится вести съемку темной области, самой, при этом, находясь на участке, освещенном очень ярко (съемка из кабинета в коридор, КПП).

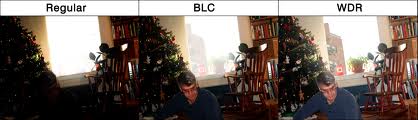

Если рассматривать стандартные видеоустройства, то они замечательно реагируют на хорошо освещенные участки и их коэффициент полезного действия сильно падает, когда приходится иметь дело со съемкой темных областей, требующих детализации.

Технология, которой посвящена данная публикация, изобретена с целью противостоять вышеприведенному эффекту. То есть камеры с WDR технологией с успехом применяются в областях, уровень освещения которых различен. Экспозиция, благодаря динамическому диапазону, получается практически идеально выверенной, какие бы проблемы не имела область, где следует вести съемку. Такое решение совместимо как с ip-камерами, так и с оборудованием аналогового типа.

Применение WDR технологии

Каким образом используется WDR в устройствах для видеонаблюдения? Есть два пути:

  1. Мультикадровое изображение – область обзора, за которой ведется наблюдение, фиксируется видеоустройством в версиях, имеющих различную контрастность. После этого зоны с наиболее освещенными областями объединяются друг с другом, то же самое происходит и с участками затемненными. В итоге мы получаем вполне приемлемую контрастность, распределенную по всей площади. Мультикадровое изображение относится к категории программных функций.
  2. Датчики уровня освещения нелинейные. Это средство имеет возможность просканировать область, в которой будет вестись видеосъемка, такая процедура приводит к выпрямлению контрастности по всему кадру на темных и светлых участках.
Читать еще:  Что нужно знать, отправляясь на автомобиле по России

Мультикадровое изображение более популярно. Это обусловлено более быстрым реагированием данного решения на объекты, находящиеся в движении. Видеонаблюдение, задействующее WDR, собирает под свои знамена все больше и больше сторонников. Банковские структуры, различные государственные учреждения применяют аппаратуру, наделенную этой функцией, камеры без технологии расширенного динамического диапазона ими попросту игнорируются. Популярность технологии растет с каждым днем, об этом говорит снижение цен на нее, а еще ее универсальность. Речь идет о возможности применения WDR как с аналоговыми камерами, так и с IP видеоустройствами.


Заместитель директора по развитию Андреев Кузьма.

WDR – что это в видеорегистраторе

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В настройке видеорегистратора есть немало тонкостей. Когда на дисплее появляется значок «wdr», что это в видеорегистраторе – непонятно большинству пользователей. Между тем полезная функция улучшения качества изображения стоп-кадров и видеосъемки вполне доступна. Ее можно использовать для улучшенной съемки при любых неблагоприятных условиях освещения.

Общие принципы технологии, их использование в видеорегистраторах

В ясный день, при нормальных условиях освещения большинство моделей видеорегистраторов выдает нормальную «картинку».

Объектив видеокамеры не может приспосабливаться к изменениям освещенности с такой же скоростью как человеческий глаз. Поэтому участки кадра с недостаточным или избыточным освещением оказываются темными или бликуют. Первыми с этими особенностями видеозаписи столкнулись разработчики охранных систем видеонаблюдения для банков, государственных учреждений, других охраняемых объектов. Особенно резко изменяются степени освещения в больших помещениях со стеклянными стенами, дверями (железнодорожных вокзалах, аэропортах). При движении автотранспорта освещенность зависит не только от времени суток, интенсивность света изменяется при включении фар, выезде на неосвещенные дорожные участки.

Функция WDR в видеорегистраторе получила название от аббревиатуры матрицы Wide Dynamic Range, что с английского переводится как «широкий динамический диапазон». Общим принципом технологии стала съемка кадра с двух камер, одна из которых выставляет минимальную скорость выдержки, вторая – фотографирует сцену с максимальной выдержкой.

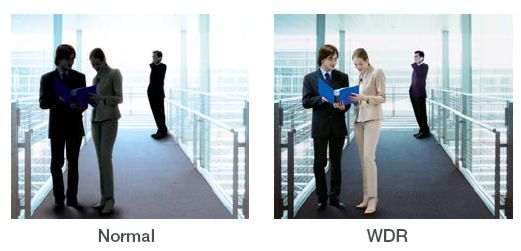

На примере хорошо видно, что:

  1. В кадре с максимальной выдержкой много переосвещенных мест. Засвечены стеклянные стены, лица некоторых людей.
  2. Кадр с короткой выдержкой недоэскпонирован. Неразличимы лица, практически не видны детали съемки.
  3. При совмещении двух снимков технологией «wdr» изображение лишено недостатков. Нормально освещены дальние и ближние планы, видны детали, лица людей.

По этому же принципу режим работает в автомобильном видеорегистраторе. Разницу в качестве снимков можно увидеть на примере съемок с отключенным и включенным режимом.

В обычном режиме съемки хорошо только зона действия ближнего света. Не видны правая и левая обочины, на которых могут оказаться пешеходы. Бликуют полированные поверхности попутных автомобилей.

При включении функции режим WDR «картинка» значительно изменяется.

На этом стоп-кадре дорожная обстановка полностью понятна. Видны обочины, тротуары, хорошо читается номер машины. Снимок показывает и припаркованные машины, которые могут начать движение, создавая предпосылки к ДТП.

Посмотреть на работу видеорегистратора с включенной и отключенной фукцией WDR можно на видео:
