Замена внешнего ШРУСа на 2110

Самостоятельная замена ШРУСа ВАЗ 2110

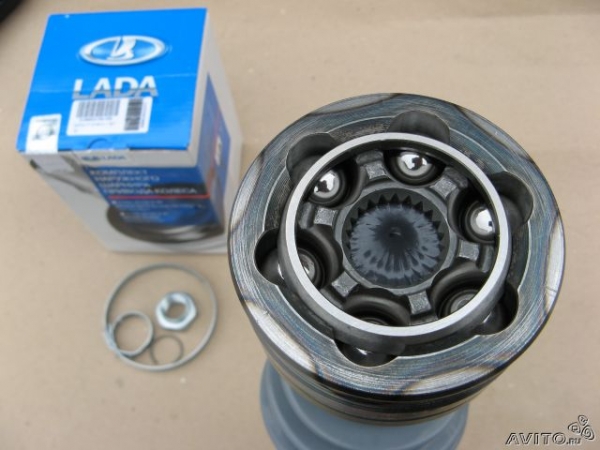

ШРУС (шарнир равных угловых скоростей) по форме напоминает гранату. Его задача в автомобиле – передача крутящего момента колесам машины. Он включает в себя 7 элементов:

наружная обойма в корпусе;
сепаратор;
шарики;
обойма внутренняя;
приводной вал;
гофрированный чехол (он же пыльник);
стопорное кольцо.

Замена ШРУСа требуется, если в соединениях устройства возникает люфт и хруст в момент поворота колес. Перед тем как заменять его, нужно осуществить диагностику и убедиться, что причина неисправности именно в нем. Для этого нужно проверить люфт вала привода.

1 способ. Взяться рукой за вал привода, покачать его. При большом ходе и люфте нужно заменить ШРУС.

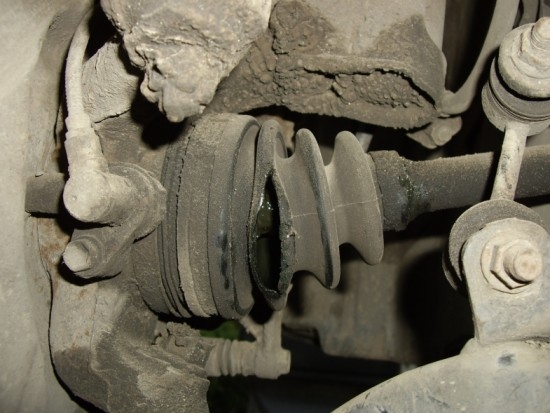

2 способ. После установки автомобиля на смотровой яме вывернуть руль по максимуму вправо или влево. Если на пыльнике заметны трещины или разрывы со следами смазки, значит, необходима замена чехла ШРУСа. Если этого не сделать, вскоре потребуется заменять деталь целиком.

Алгоритм замены ШРУСа ВАЗ 2110

До того, как начинать работу, нужно все подготовить. Для этого зафиксировать автомобиль, включить 4 скорость, затянуть ручник. Зафиксировать задние колеса противооткатными клиньями. Если их нет, воспользоваться брусками похожей формы. Снять защитный колпак, открутить гайку ступицы «плечом» (удлинителем) – трубой или монтировкой. После того как будет снята ступичная гайка, открутить болты крепления колеса.

Также ознакомьтесь

Домкратом вывесить колесо, на котором предполагается замена ШРУСа.
Открутить болты, чтоб извлечь упорную шайбу гайки ступиц.
Выкрутить 2 болта, которые фиксируют нижнюю шаровую опоры поворотного кулака.
Если ШРУС заменяется справа, вывернуть руль по максимуму влево, а если слева, то – вправо.

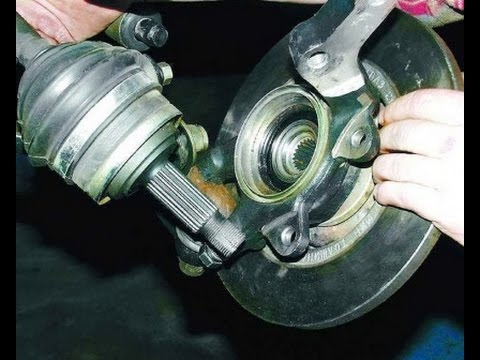

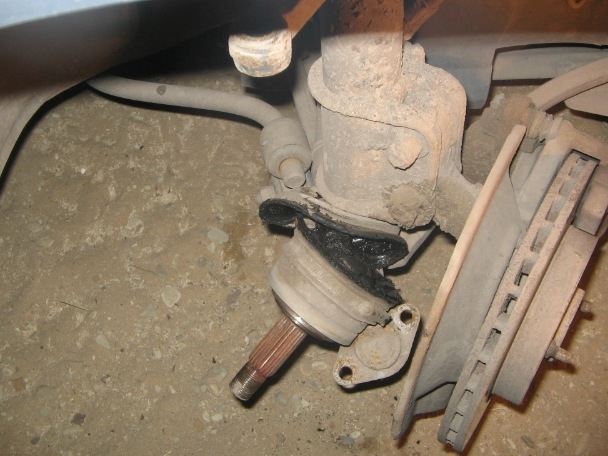

Оттянуть поворотный кулак и стойку. Достать из ступицы шлицевой конец наружного ШРУСа. Монтировкой извлечь внутренний шарнир из коробки передач.
Зафиксировать в тисках вал привода, снять хомуты с наружного и внутреннего ШРУСов. Пыльники вывернуть наизнанку. Если они где-то разорваны или порезаны, можно просто срезать их ножом.
Демонтировать с вала ШРУС ВАЗ 2110. Можно воспользоваться молотком и деревянной или бронзовой наставкой.

Сборка выполняется в обратном порядке. При этом установить новую гайку ступицы. По завершении затяжки нужно законтрогаить ее край, чтоб избежать раскручивания.

При установке внутреннего ШРУСа пластмассовая заглушка ставится на конец вала.
Перед тем как поставить ШРУС ВАЗ 2110, нужно удостовериться, что нанесено достаточное количество смазки. На внутренний ШРУС поставить стопорное кольцо.
После того, как привод поставлен в коробку, посадить его в полуосевую шестерню, чтоб он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной наставки по всему периметру оси вала.

Замена шруса и наружного пыльника на ВАЗ 2110 своими руками (видео)

ШРУС является шарниром равных угловых скоростей. В народе его называют просто — граната. Это обусловлено внешним видом устройства. Его задача — передавать вращательное движение от одной полуоси к другой, и они находятся в постоянно изменяющемся угла по отношению один к другому.

Данный элемент всегда находится под действием нагрузок, из-за чего его выход из строя — это скорее дело времени. Это даже несмотря на то, что при производстве шруса используют высококачественную углеродистую сталь, способную выдержать серьезные регулярные нагрузки в течение длительного периода времени.

Конструкция

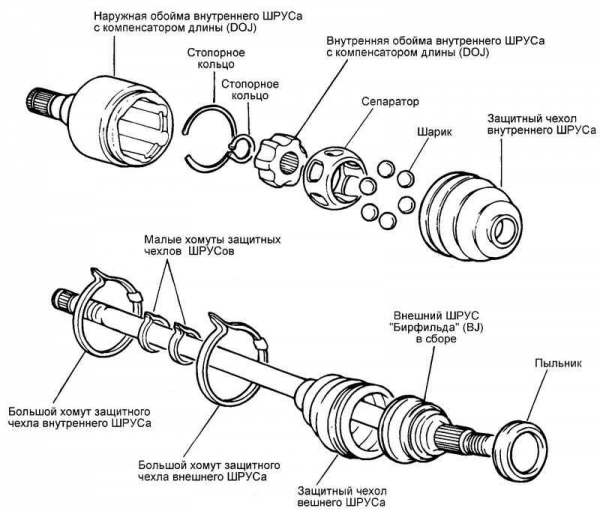

Схема привода

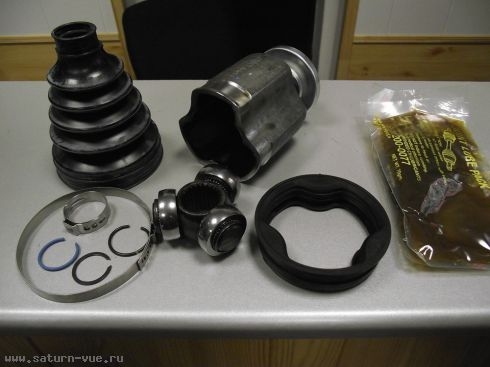

Если разобрать шрус, то он будет состоять из трех основных элементов:

Внутренняя обойма;
Кольцо с отверстиями, которые удерживают шесть шариков — сепаратор;
Корпус шарнира вместе с ведущим валом.

В автомобиле ВАЗ 2110 может потребоваться замена шруса. Но какого именно? Ведь в «десятке» их два — внутренний и внешний. Они необходимы для того, чтобы эффективно преодолевать все препятствия. Тут одного шруса явно будет маловато.

Внутренний и внешний

Первая граната — внутренняя, и она передает крутящий момент на вал от трансмиссии.
Вторая граната — внешняя и она входит в зацепление со ступицей колеса автомобиля.

Несмотря на то, что принцип работы у них одинаковый, конструктивно и по цене они отличаются.

Дефекты «гранат»

Перед тем как поменять шрус на ВАЗ 2110, необходимо удостовериться в том, что они выполнены качественно и смогут эффективно выполнять свою работу на новом месте.

Увы, иногда замена внутреннего шруса на ВАЗ 2110 не дает ожидаемого результата, поскольку при изготовлении или установке проявляются дефекты изделий.

Дефекты могут быть следующими:

Низкое качество сплавов, применяемых при изготовлении;
Банальные подделки и брак комплектующих;
Низкое качество или полное отсутствие смазки, что ведет к быстрому выходу из строя даже новой гранаты;
Поврежденные пыльники, из-за которых в гранату попадает всевозможный мусор.

Относительно замены пыльников шруса у ВАЗ 2110 рекомендуем посмотреть видео, которое позволит справиться с возникшей проблемой. К этому вопросу следует подходить основательно.

Проверка работоспособности

Следует отдельно изучить состояние внутреннего и внешнего шруса , поскольку процедуры и признаки при этом несколько отличаются.

Внешняя граната

Граната

Если вы хотите убедиться в неисправности внешнего шруса, сделайте следующее:

Стартуя с места, специально создайте рывки, но не сильные;
Попробуйте резко ускориться и сбросить скорость;
Подвигайте поперечно вал между шрусами. Если вы ощутите люфт, тогда граната точно износилась.

Внутренняя граната

Но чтобы понять, действительно ли требуется замена элемента, сделайте так:

Поднимите ведущие колеса, что позволит вывести внутренний шрус на максимальный угол;
Заведите мотор;
Включите первую скорость;
Если шарнир на предельном износе, вы услышите характерный хруст. Это сигнал к тому, что нужно менять гранату.

Читать еще: Самые дорогие кроссоверы на рынке России

Процедура замены

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности. Далее, согласно представленной нами инструкции, можно приступать к работе.

Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
Демонтируйте защитный колпак, открутите на ступице гайку.
Демонтировав ступичную гайку, отвинтите крепежи колеса.
Поднимите колесо, на котором требуется замена шруса, используя домкрат.
Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
С нижней опоры кулака выкрутите два болта.
Поверните руль до упора, что позволит элементу самому выпасть.
Снимите пыльник, который расположен в конструкции гранаты.
Демонтируйте стопорное кольцо.
Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
Проверьте работу всей системы, чтобы определить причины поломки.
Установите новый шрус, действия в обратной последовательности.

Нюансы сборки

Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.

На конце вала обязательно устанавливается заглушка из пластика.
Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.

Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.

Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.

Как делается замена внутреннего ШРУСа ВАЗ-2110

Обычно такой ремонт проводится в результате фактического выхода из строя или после определенного пробега, на который номинально рассчитан ШРУС.

Замена внутреннего ШРУСа ВАЗ-2110

Чтобы продлить срок службы этой компоненты, которая значительно влияет на уровень безопасности, нужно:

во-первых, следить за выбором изначально оригинальной запчасти, выполненной из качественной углеродистой стали, рассчитанной на длительные нагрузки;
во-вторых, необходимо проходить регулярное ТО и самостоятельно осматривать функциональные узлы автомобиля.

Необходимость и сроки этих процедур вытекают из рекомендаций производителя и функциональных возможностей рассматриваемого элемента. ШРУС может выйти из строя в результате попадания посторонних предметов и значительной постоянной нагрузки, утраты смазки. Замена внутреннего ШРУСа ВАЗ-2110 потребует определенного набора инструментов.

Обратите внимание на то, что его нельзя отремонтировать, есть возможность только заменить. Это можно сделать самостоятельно, без помощи мастеров. Мы рассматриваем вопрос, как это сделать без слива масла, а также без ямы.

Оборудование и инструменты для замены ШРУСа

Для замены ШРУСа необходимо приготовить следующий инструмент:

Читать еще: Чем отличается размер магнитолы 1 дин и 2 din

внутренняя граната, включающая хомут и смазку, своевременная замена гранаты обеспечивает длительную эксплуатацию;
для замены без ямы требуется подъемник. Смотровая яма также подразумевает наличие домкрата и фиксацию автомобиля в безопасном и удобном положении для выполнения работ;
стандартный инструмент для замены шарнира.

В качестве инструмента может быть использован любой набор для автомобилистов без каких-либо других приспособлений.

Замена ШРУСа на внутренней стороне с поднятием машины над уровнем земли

Главная функциональность шарнира состоит в передаче вращения от КПП к основному валу. Очевидно, что слаженная работа положительно сказывается на безопасности движения, и, наоборот, выход из строя значительно повышает риски аварии.

Выполнение замены ШРУСа – инструкция

Зафиксируйте автомобиль над землей с помощью подъемника при включении 4 скорости и затягивании ручного тормоза.
Установите противооткатные фиксаторы под колеса.
Снимите защитный колпак, а также с помощью монтировки открутите гайку ступицы.
После демонтажа ступичной гайки открутите элементы колеса автомобиля.
Вывесите колесо с помощью домкрата.
Найдите ШРУС и открутите 6 болтов, в этом случае шарнир будет зафиксирован только на фланце.
Открутите крепежные болты кулака (2 шт.);
Поверните рулевой механизм в самое крайнее положение, после проделанных этапов шарнир должен выпасть сам по себе.

Этап 2. Демонтаж:

замените пыльник в составе обновляемого конструкционного решения;
снимите стопорное кольцо;
снимите шарнир, закрепленный шлицами вала;
проведите диагностику оборудования;
установите все узлы, новый ШРУС.

Установка ШРУСа на заключительном этапе в деталях

Учитывайте следующие замечания:

установите на конец вала пластиковую заглушку;
стопорное кольцо устанавливается до монтажа шарнира;
перед монтажом нового ШРУСа место установки обильно обрабатывается смазкой, чтобы обеспечить плотное прилегание;
после монтажа привода шарнир должен плотно «сесть» на шестерню до полной фиксации, что проделывают с помощью молотка.

Выполнение данной замены функционального элемента вала ВАЗ своими руками не требует опыта ремонта автомобиля. Замену можно провести, руководствуясь видеоинструкцией. Если вы не уверены в своих силах, обратитесь к специалистам, чтобы иметь гарантию надежности установки шарнира.

Общие рекомендации

Очевидно, что внутренний шарнир не может быть демонтирован без поднятия конструкции автомобиля, так как требуется демонтаж колеса. Это реально сделать только при фиксации автомобиля на весу. Некоторые мастера рекомендуют сливать масло перед подобным ремонтом, но не стоит этого делать. Выполнение замены по инструкции позволит обойтись без слива.

Замену сальника ШРУСа также рекомендуется произвести вместе с шарниром. ШРУС меняется отдельно без замены пыльника и сальника только в тех случаях, когда имеется функциональный запас, и износ ШРУСа больше выражен, чем других конструкционных элементов. Обычно ремонт разбивают на два этапа, если нет возможности выполнить замену в полном объеме. Не забудьте заменить после сальник и пыльник, чтобы сохранить все вариации по сохранению уровня безопасности автомобиля.

Ознакомьтесь с видеоинструкцией по выполнению работ. На примере – меняется граната и ступица до полного выхода из строя механизма.
